探测器的工作原理是通过采样管网上的采样孔，不断地采集空气样品，然后对采样空气进行过滤并传送至探测腔，通过光散射技术，探测到微量的烟雾，探测器的状态信息在被显示的同时还可以通过继电器或备选的网卡进行输出。
操作简便
VLF不需要特殊接口或软件编程工具，开箱即能进行安装与调试。运行期间，独特的烟雾刻度显示器能使用户即便远离烟雾，也能掌握其即时状态。发生故障时，用户只需打开现场维护检修盖板，启动“即时故障探测器”功能，便能确定具体的故障原因。该信息随后被传送至各自的消防服务公司，确保技术维修人员在到达现场之前做好充分的准备。
超声波气流传感
VLF中用到的正在申请专利的超声波气流传感技术可直接读取采样管内的气流速率，系统不会受空气温度、气压变化及外部污染的影响。VLF是首次使用超声波气流传感的空气采样式烟雾探测器。
技术规格：
电源输入
电压: 通常为24 VDC(18-30 V DC)
24 VDC时的电流:通常为220 mA，报警状态下为295 mA
尺寸(宽x高x深)：寸(宽x高x深)： 256 mm x 183 mm x 92 mm
重量:约2 kg
额定定IP：IP30
安装方式：垂直、反向或水平
运行条件：
探测器环境：0°C 至 39°C *
测试达到：-10°C 至 55°C
采样空气:-20°C 至 60°C
湿度：5 % 至 95 % (无冷凝)
采样管网 ：
最大采样管长度：1 x 25 m (最多12个采样孔) 每根支管2 x 15 m (每根支管最多6个采样孔)
进气管：
公制标准或美制标准管线尺寸均适用。（外径：25 mm，内径：IPS 21 mm）
覆盖区域 ：
随地方技术规范与标准可高达250 ㎡
继电器输出：
3个可转换继电器(火警1、行动、故障)，额定值为2A，30 VDC (最大值)，NO/NC触点
电缆接入：
3 个 25 mm 电缆接入口 (1个后部接入，2个顶部接入)
电缆连接：
螺丝接线端子0.2 至 2.5 mm² (30 至 12 AWG)
接口：
如端子板连接图所示，右端添加一个RS232编程端口。通用输入接口(GPI)可提供以下功能：复位、停用、待机、报警设置1、报警设置2及外部输入功能。
报警阈值设置范围 ：
警告、行动：0.025 至 2.00% obs/m
火警1、火警2：0.025 至 20.00% obs/m
单个报警延时：0 至 60 秒
两种报警阈值设置：基于时间或GPI

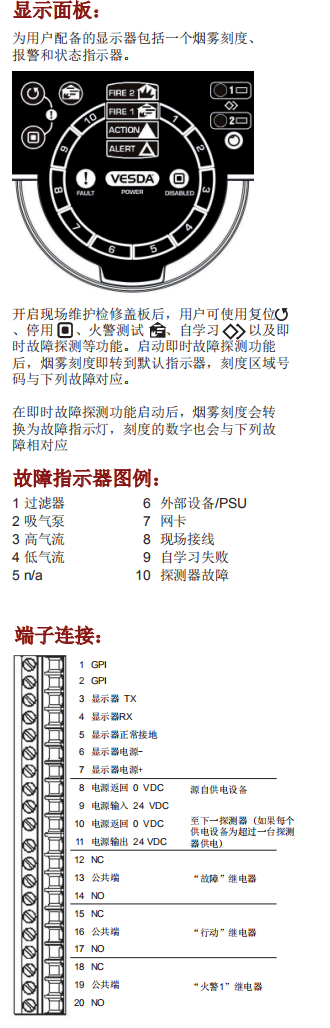

显示面板 ：
4个报警状态指示；故障及停用的指示；
烟雾浓度指示；即时故障探测
复位、停用及测试控制；烟雾及气流自学习控制
事件记录 ：
多达18000条永久事件记录，并分别加盖时间与日期戳记，包括以下记录：烟雾浓度、气流水平、探测器状态及故障条件
烟雾及气流自学习 ：
• 根据烟雾浓度及气流水平自动设置合理的报警阈值
• 最短15分钟，最长15天(缺省设置为14天)
• 自学习期间，先前设定的报警阈值不不会改变
